Installa
SCLAK è compatibile con tutte le serrature elettriche, elettromagnetiche, elettromeccaniche o meccatroniche di tutte le marche e può essere facilmente integrato con i sistemi di accesso esistenti, comprese le chiavi fisiche tradizionali, che possono continuare a essere utilizzate.
Sclak
SCOPRI DI PIÙ
Prima di iniziare

Effettua l’operazione di collegamento dei cavi e successivi interventi con impianto elettrico disconnesso dalla rete.

Assicurati che il dispositivo SCLAK sia alimentato a bassa tensione in accordo alle specifiche tecniche 12-24V AC-DC.

Non alimentare il dispositivo SCLAK direttamente con la rete ad alta tensione.

Per l’installazione si consiglia di rivolgersi a un tecnico specializzato.

Per installazione su serratura motorizzata fai sempre riferimento agli schemi di collegamento della serratura.

SCLAK non si assume la responsabilità di installazioni fatte non a regola d’arte da personale non qualificato.

1. POSIZIONA E FISSA AL MURO L’UNITÀ SCLAK
Posizionare Sclak

Trova la corretta posizione per installare il dispositivo, raccomandiamo che sia nelle immediate vicinanze della serratura per ottenere le migliori prestazioni o, in subordine, nei pressi di eventuali tasti di rinvio/comando.

2. INSERISCI I CAVI
Inserire i cavi

I cavi di alimentazione e connessione possono essere inseriti nella base utilizzando i fori presenti sul fianco inferiore (Fig.A) o sul fondo (Fig.B).

3.1 SCHEMA CONNESSIONI - SCLAK
1. CONNESSIONE STANDARD
Schema connessione standard

* Contatto normalmente aperto.

Usa il contatto Relè come fosse parallelo al pulsante.

Da utilizzare nei casi in cui la serratura è connessa a comandi esterni (es. impianti citofonici).

Per installazione su impianto citofonico rivolgiti sempre a un tecnico specializzato.

2. CONNESSIONE A SERRATURA ELETTROMECCANICA
Schema connessione a serratura elettromeccanica
3. CONNESSIONE A SERRATURA STANDARD MOTORIZZATA
Schema connessione a serratura standard motorizzata

Utilizza questi schemi quando SCLAK è l’unico comando di apertura della serratura. Sarà ancora possibile aggiungere comandi esterni, per tale operazione è consigliabile rivolgersi a un tecnico specializzato.

Per installazione su serratura motorizzata fai sempre riferimento agli schemi di collegamento della serratura.

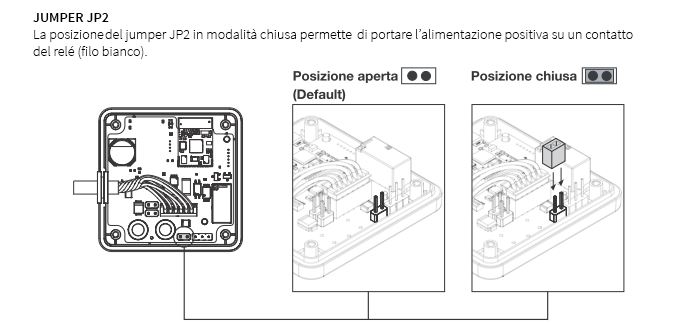

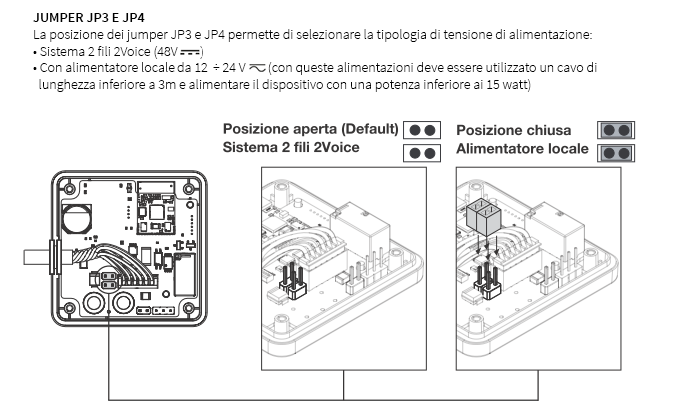

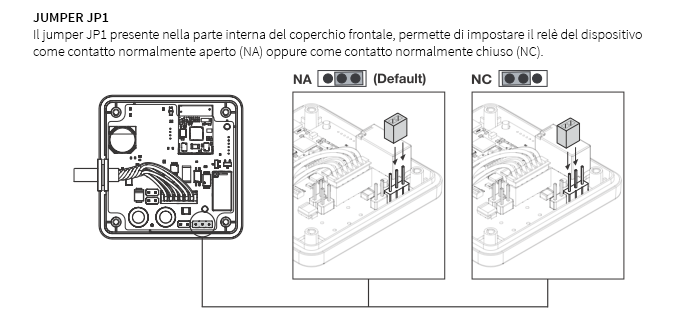

3.2 IMPOSTAZIONI RELé -
SCLAK VERSIONE 1C
A seconda di come viene inserito il jumper sui connettori della scheda è possibile impostare il dispositivo in modalità Normalmente Chiuso (NC) (fig A) o Normalmente Aperto (NA) (fig B).
Schema relè sclak versione 1c
3.3 SCHEMI DI CONNESSIONE - SCLAK VERSIONE 1C
1. CONNESSIONE STANDARD
Schema connessione standard per serratura
2. CONNESSIONE A SERRATURA ELETTROMECCANICA
Schema connessione standard per serratura elettromeccanica

Usa il contatto Relè come fosse parallelo al pulsante.

I morsetti centrali (indicati con “IN” da schema) sono solo in entrata e servono per collegare dei sensori (es. aperto - chiuso)

3.4 INGRESSO PER IL SENSORE DI STATO- SCLAK VERSIONE 1C
Le Connessioni seguenti sono da utilizzare esclusivamente quando è necessario riportare lo stato della serratura (aperto - chiuso).
1. SEGNALE CON ALIMENTAZIONE
Sensore di stato segnale con alimentazione
2. SEGNALE CON CHIUSURA AD ALIMENTAZIONE
Sensore di stato segnale con chiusura ad alimentazione
3. SEGNALE CON CHIUSURA A MASSA
Sensore di stato segnale con chiusura a massa
VEDI ISTRUZIONI
1. Scarica l'App
Scarica l'App

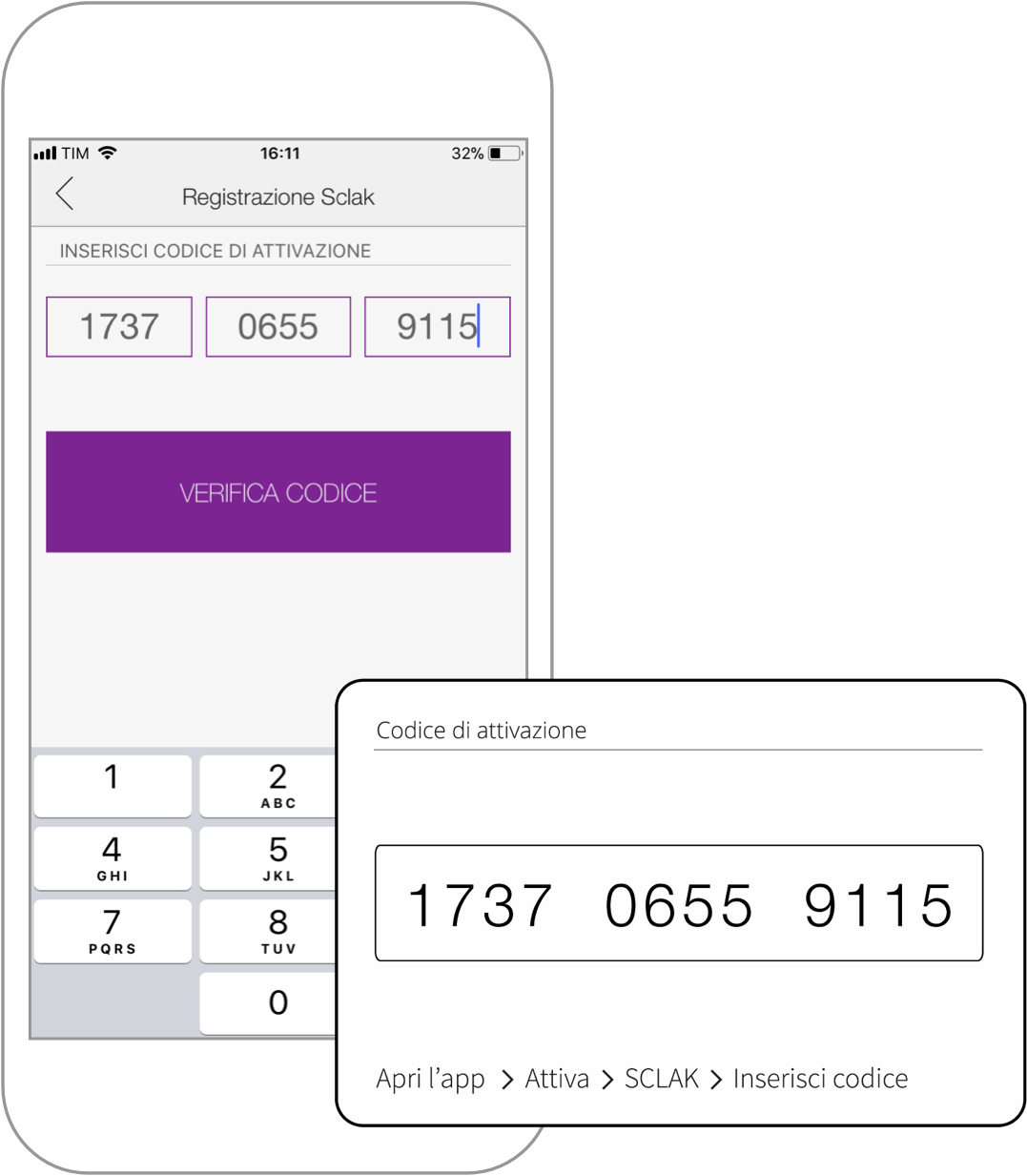

2. Inserisci codice di attivazione
Codice di attivazione

Apri l’App mobile SCLAK sul tuo dispositivo mobile e tocca ATTIVA per iniziare il processo di attivazione del tuo SCLAK. Inserisci il codice SCLAK di dodici cifre presente sul cartoncino all’interno della confezione.

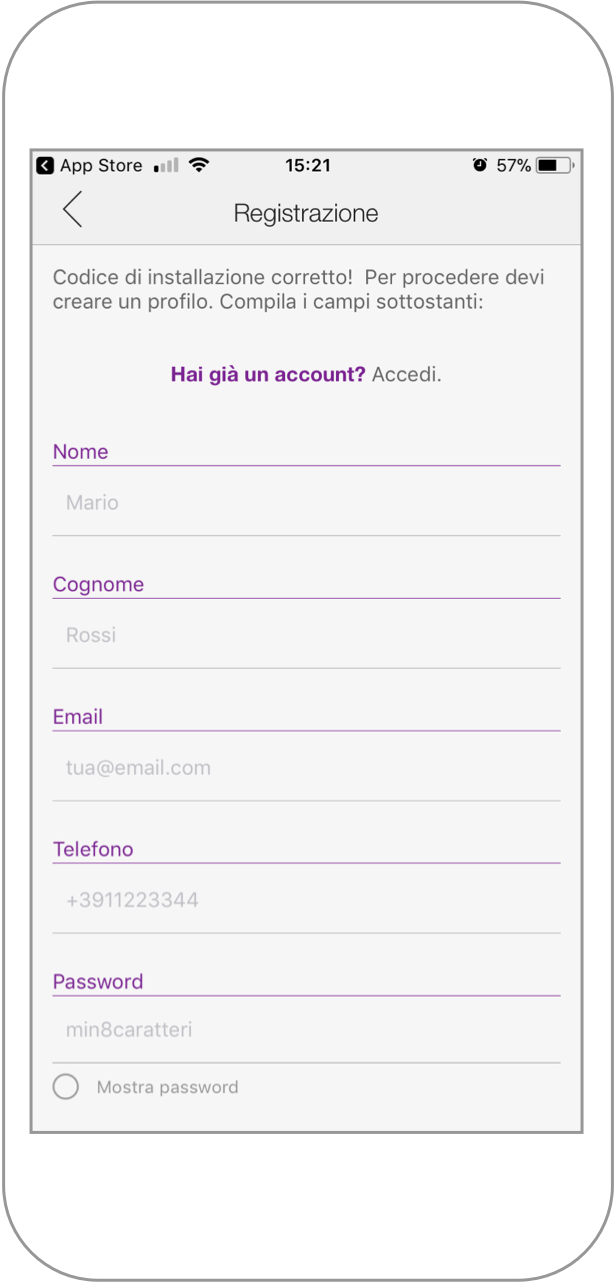

3. Crea account
Crea account

Inserisci le credenziali richieste. E-mail e password sono requisiti minimi allo scopo di creare un account. Il numero di telefono è un dato opzionale, ma è consigliato inserirlo per aumentare la sicurezza dell’account.

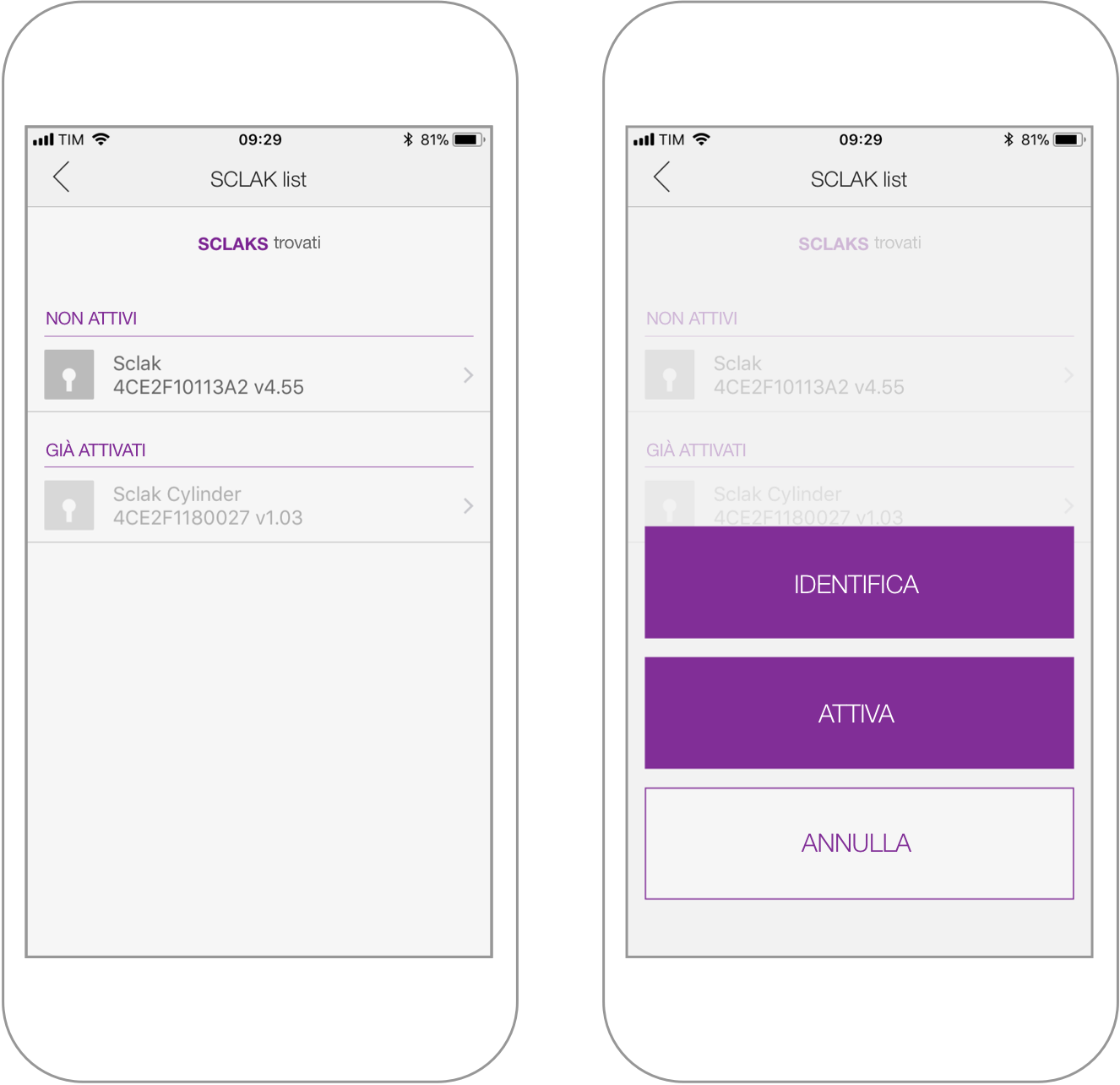

4. Identifica il tuo SCLAK
Identifica il tuo Sclak

Seleziona SCLAK che compare nella lista SCLAK DA ATTIVARE e tocca INSTALLA per proseguire il processo di installazione.

Nel caso SCLAK non compaia nella lista, verificare che il dispositivo da attivare sia alimentato correttamente.

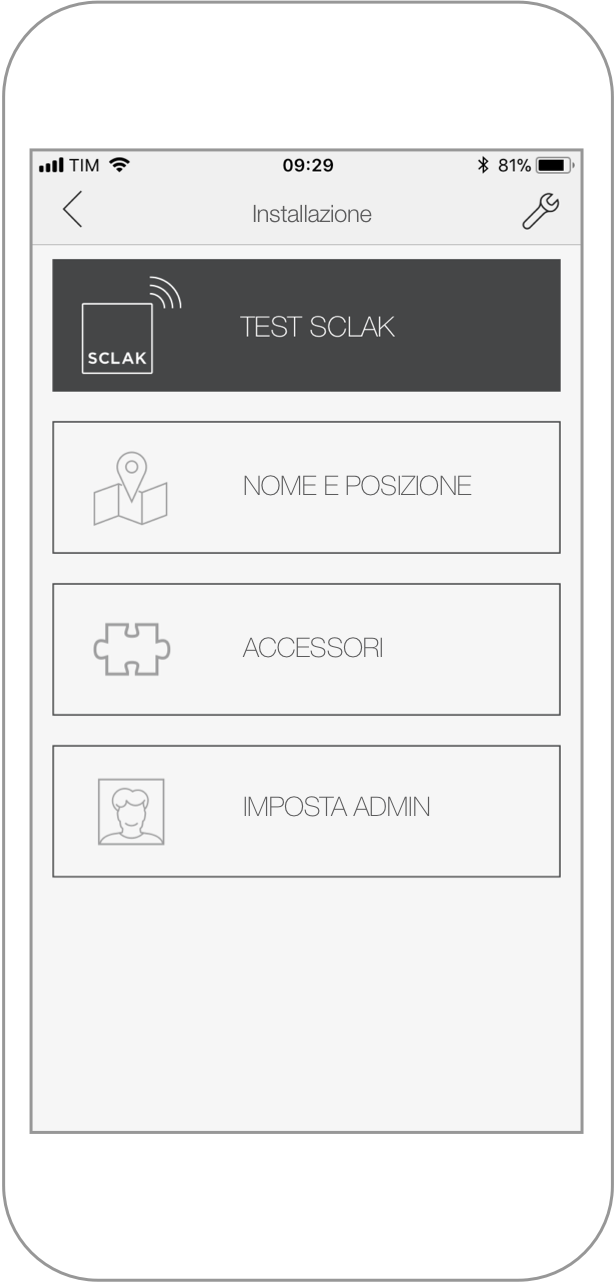

5. Configura SCLAK
Configura Sclak
Test serratura
TEST SERRATURA
Setta le preferenze del dispositivo e testane il corretto funzionamento.
Configura nome e posizione
CONFIGURA NOME E POSIZIONE
Imposta nome e descrizione del dispositivo e posizione di riferimento.

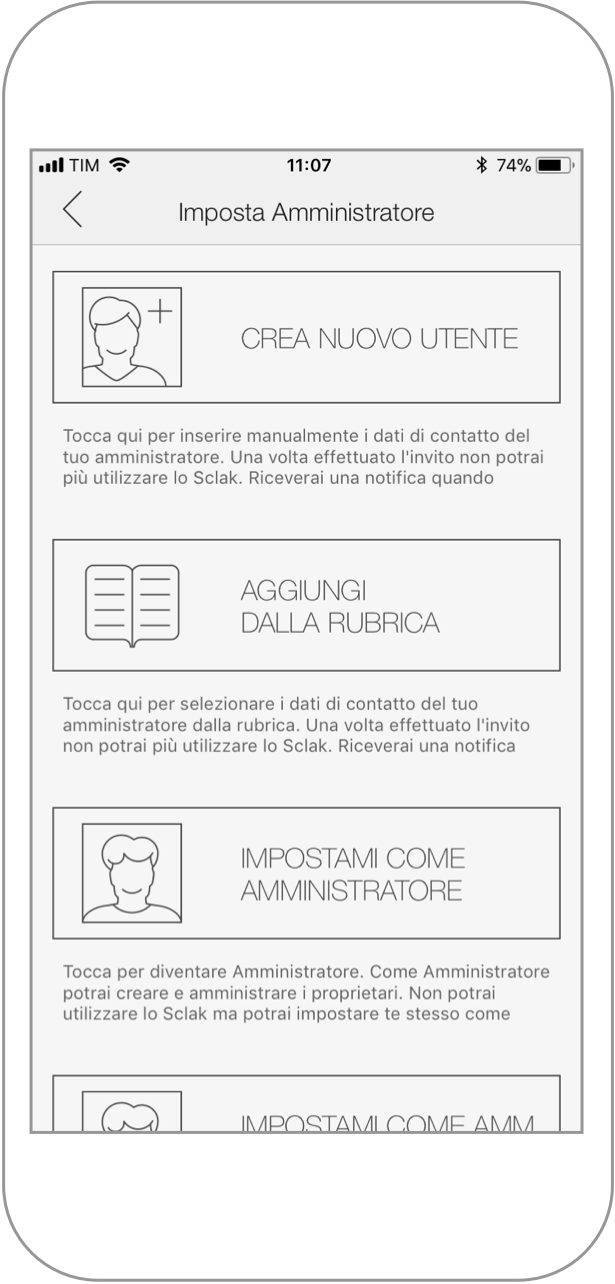

6. Imposta Amministratore
Imposta amministratore
Crea utente
CREA NUOVO UTENTE
Inserisci manualmente i dati di contatto dell’Amministratore.
Aggiungi dalla rubrica
AGGIUNGI DALLA RUBRICA
Seleziona i dati di contatto del tuo Amministratore dalla rubrica.
Impostami come Amministratore e Proprietario
DIVENTA TU STESSO AMMINISTRATORE E ANCHE PROPRIETARIO
Crea e amministra Proprietari come Amministratore e utilizza SCLAK come Proprietario.
VEDI ISTRUZIONI
Installa Sclakcylinder step 1

Utilizza un cacciavite per rimuovere la vite di bloccaggio del cilindro.

Installa SclakCylinder step 2

Rimuovi il cilindro dalla serratura.

Installa SclakCylinder step 3

Prendi SCLAKCYLINDER e rimuovi le viti sul pomolo esterno (il più piccolo, con il lettore) utilizzando la chiave a brugola presente nella confezione ed estrailo.

Installa SclakCylinder step 4

Inserisci il cilindro di SCLAKCYLINDER nel foro della serratura dalla parte interna della porta; ricollega il pomolo esterno.

Installa SclakCylinder step 5

Blocca il cilindro con la vite di fissaggio.

Installa SclakCylinder step 6

Fissa il pomolo esterno con la brugola. SCLAKCYLINDER è installato.

Attiva SclakCylinder
VEDI ISTRUZIONI
1. Scarica l'App
Scarica l'App
2. Inserisci codice di attivazione
Codice di attivazione

Apri l’App mobile SCLAK sul tuo dispositivo mobile e tocca ATTIVA per iniziare il processo di attivazione del tuo SCLAK. Inserisci il codice SCLAK di dodici cifre presente sul cartoncino all’interno della confezione.

3. Crea account
Crea account

Inserisci le credenziali richieste. E’ richiesta una registrazione con e-mail verificata e password.

E-mail e password sono requisiti minimi allo scopo di creare un account. Il numero di telefono è un dato opzionale, ma è consigliato inserirlo per aumentare la sicurezza dell’account.

4. Identifica il tuo SCLAKCYLINDER
Identifica il tuo SclakCylinder

Seleziona SCLAKCYLINDER che compare nella lista DISPOSITIVI DA ATTIVARE e tocca INSTALLA per proseguire il processo di installazione.

Nel caso SCLAKCYLINDER non compaia nella lista, verificare che il dispositivo da attivare sia alimentato correttamente.

5. Configura SCLAKCYLINDER
Configura SclakCylinder
Test serratura
TEST SERRATURA
Setta le preferenze del dispositivo e testane il corretto funzionamento.
Configura nome e posizione
CONFIGURA NOME E POSIZIONE
Imposta nome e descrizione del dispositivo e posizione di riferimento.
6. Imposta Amministratore
Imposta amministratore
Crea utente
CREA NUOVO UTENTE
Inserisci manualmente i dati di contatto dell’Amministratore.
Aggiungi dalla rubrica
AGGIUNGI DALLA RUBRICA
Seleziona i dati di contatto del tuo Amministratore dalla rubrica.
Impostami come Amministratore e Proprietario
DIVENTA TU STESSO AMMINISTRATORE E ANCHE PROPRIETARIO
Crea e amministra Proprietari come Amministratore e utilizza SCLAK come Proprietario.
Sclak keypad
VEDI ISTRUZIONI

INSTALLAZIONE

Installazione Sclak keypad step 1

Fissare la base al muro.

Installazione Sclak keypad step 2

Dopo aver inserito la batteria, posizionare la tastiera.

Installazione Sclak keypad step 3

Inserire il coperchio.

Installazione Sclak keypad step 4

Serrare le viti di fissaggio del coperchio.

ATTIVAZIONE

Attivazione Sclak keypad step 1

Scegli uno SCLAK a cui abbinare l’accessorio dalla visuale carousel, tocca IMPOSTAZIONI ( ) e seleziona AGGIUNGI ACCESSORIO.

Attivazione Sclak keypad step 2

Seleziona il dispositivo da abbinare.

Attivazione Sclak keypad step 3

Premi i tasti * e # contemporaneamente fin quando la tastiera non lampeggia per attivare il dispositivo.

Attivazione Sclak keypad step 4

Scegli le impostazioni del dispositivo e tocca ABBINA per completare l’attivazione.

Sclak reader
VEDI ISTRUZIONI

INSTALLAZIONE

Installazione Sclak reader step 1

Rimuovi il coperchio del dispositivo, fissa la base al muro e collega i cavi di alimentazione ai morsetti presenti sulla scheda. Non fissare ancora il coperchio alla base.

Installazione Sclak reader step 2

Collega i cavi di alimentazione ai morsetti presenti sulla scheda sul retro del coperchio. Non fissare ancora il coperchio alla base.

Installazione Sclak reader step 2

Scegli uno SCLAK a cui abbinare l’accessorio dalla visuale carousel, tocca IMPOSTAZIONI ( ) e seleziona AGGIUNGI ACCESSORIO.

Installazione Sclak reader step 2

Seleziona il dispositivo da abbinare.

Installazione Sclak reader step 2

Premi il tasto presente sulla scheda per attivare il dispositivo.

Installazione Sclak reader step 2

Scegli le impostazioni del dispositivo e tocca ABBINA per completare l’attivazione.

Installazione Sclak reader step 2

Fissa il coperchio alla base del dispositivo e applica le viti per assicurarne la chiusura.

Sclak remote
VEDI ISTRUZIONI

ATTIVAZIONE

Attivazione Sclak remote step 1

Scegli uno SCLAK a cui abbinare l’accessorio dalla visuale carousel, tocca IMPOSTAZIONI ( ) e seleziona AGGIUNGI ACCESSORIO.

Attivazione Sclak remote step 2

Seleziona il dispositivo da abbinare.

Attivazione Sclak remote step 3

Premi entrambi i pulsanti fino a quando la luce non smette di lampeggiare per attivare il dispositivo.

Attivazione Sclak remote step 4

Scegli le impostazioni del dispositivo e tocca ABBINA per completare l’attivazione.
